吊环螺栓可以斜拉吗？

受力方向偏离螺栓轴线时承载能力下降，部分标准不允许斜拉。请说明角度，我们将确认适用要求。

DIN 580 与 DIN 582 有什么区别？

DIN 580 是吊环螺栓，旋入螺纹孔；DIN 582 是吊环螺母，旋在已有螺柱或螺栓上。

DIN 580 吊环螺栓上的 F1、F2、F3 是什么意思？

它们是不同受力方向下的最大载荷。F1 为沿吊环平面方向的拉伸；F2、F3 对应拉力偏离该平面的情况，偏离越大承载能力下降越明显。以 M20 为例，公开数值为 F1 12 000 N、F2 8 600 N、F3 6 000 N。

这些数值是你们的实测值吗？

不是。它们是 DIN 标准对该规格的规定值，取自 Ganter Norm、JW Winco、Mädler 与 TraceParts 公布的标准 sheet —— 四家交叉核对一致。我方产品的实际承载能力以出厂检测报告与合同确认值为准。

吊环螺栓应如何安装？

必须完全旋入，使两个配合面贴合。两端螺纹长度应相等，且基体材料强度不低于螺栓。随货提供的使用说明书中有完整指引。

有不锈钢吊环螺栓吗？

我们供应 DIN 580 / DIN 582 碳钢吊环螺栓与吊环螺母，不锈钢可按要求供货。请告知材质牌号与规格。

吊环螺栓与吊环螺母供应商 | DIN 580、DIN 582

Name: 吊环螺栓与吊环螺母
Brand: Newbas

型号 01 / 06

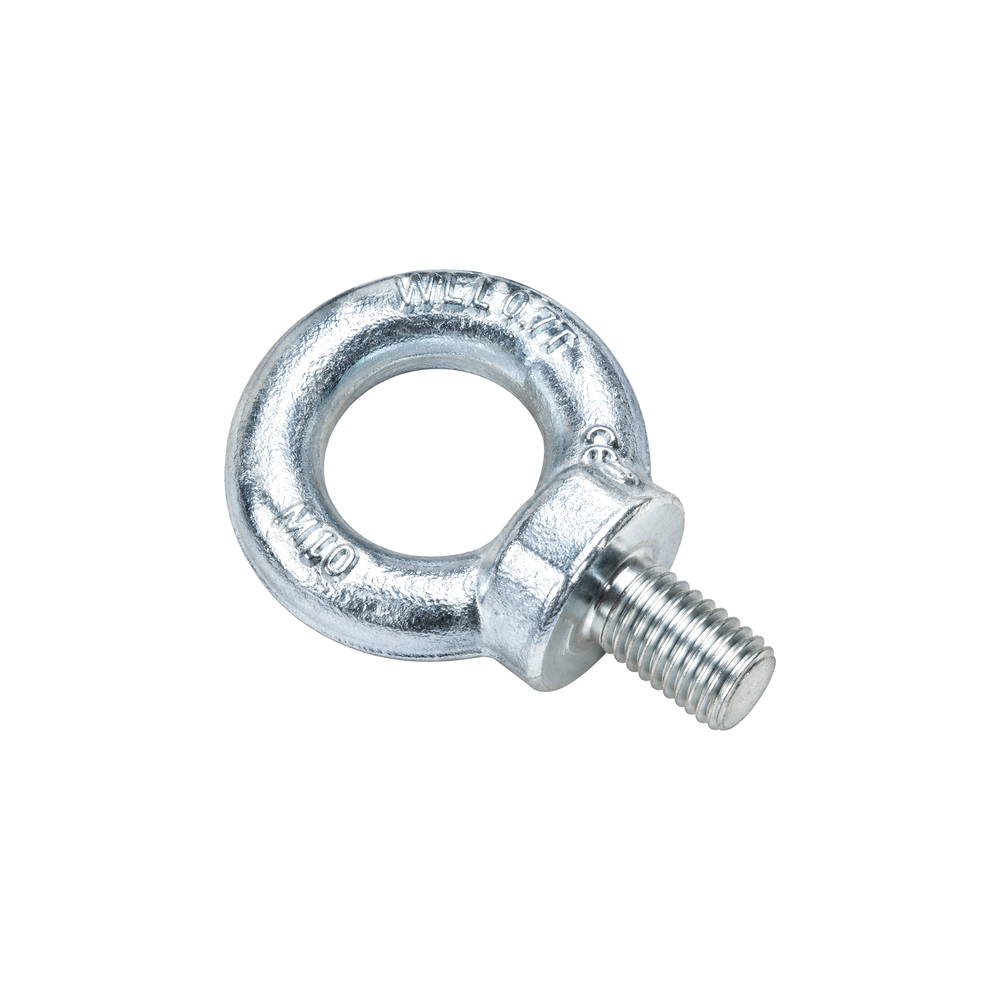

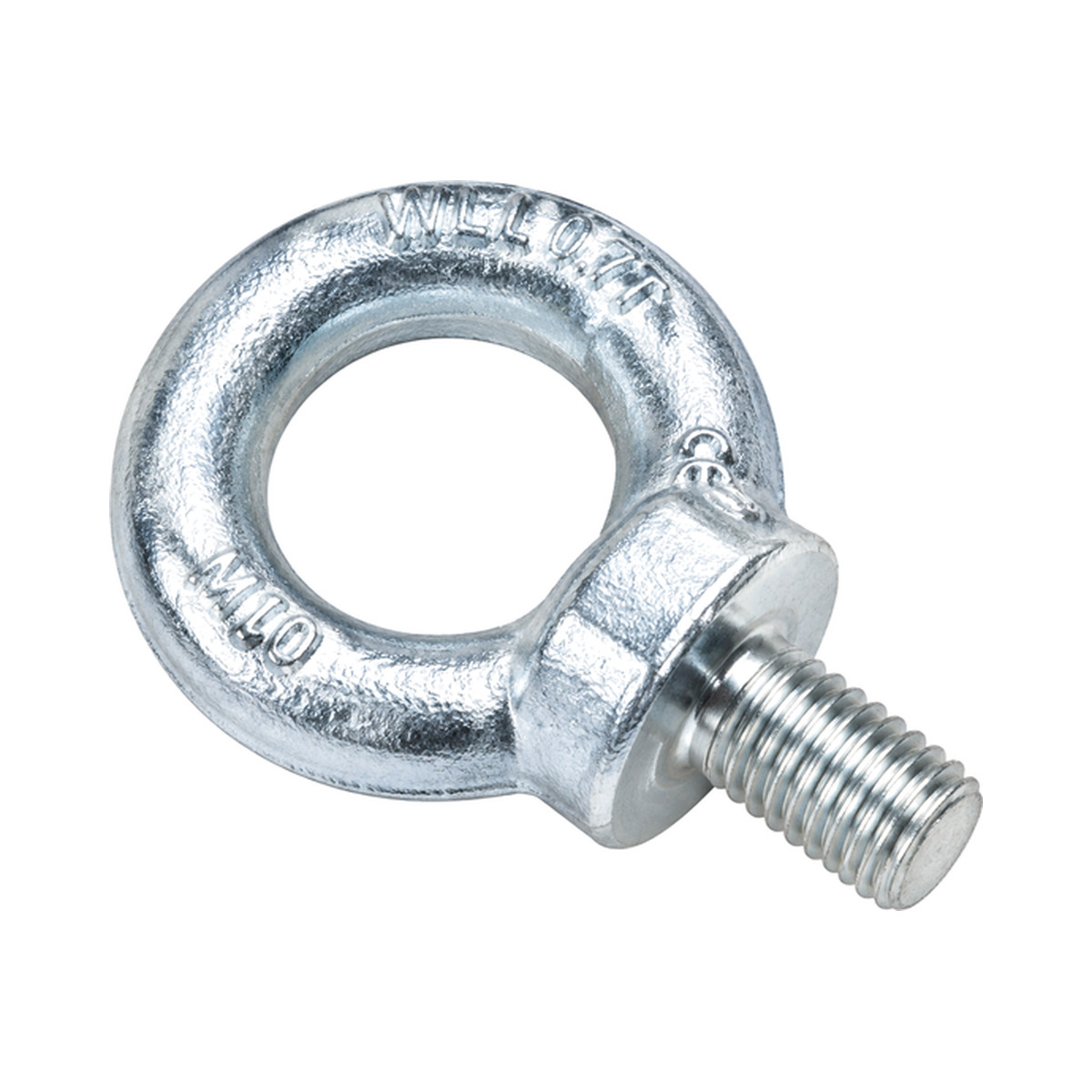

DIN 580 吊环螺栓

材质碳钢 Q235B
表面处理电镀锌
规格范围M6 – M100

规格表

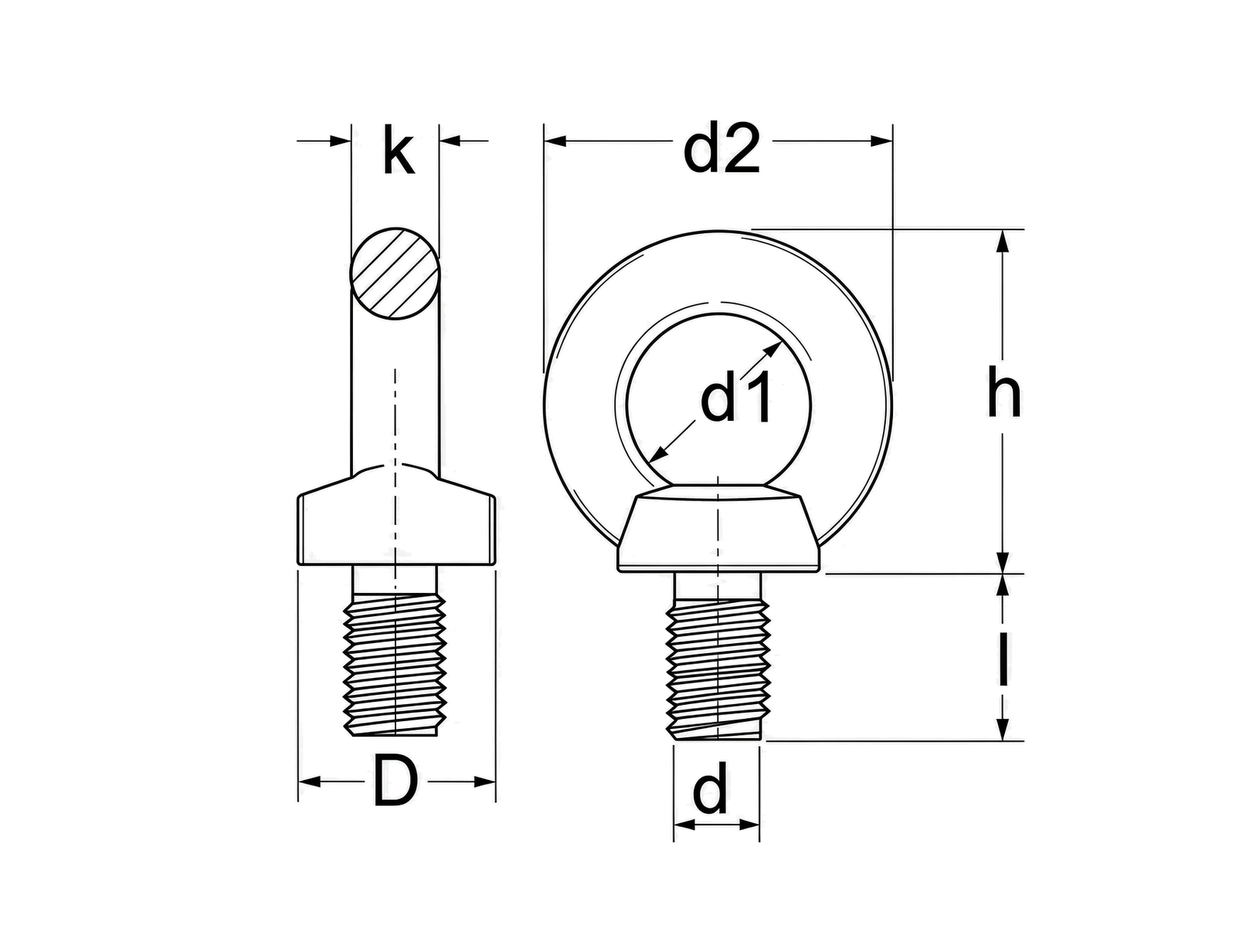

DIN 580 吊环螺栓 — 尺寸线图 — 尺寸线图 —— 标注规格表所使用的尺寸代号。

Size	d1	d2	D	h	k	l	Weight	WLL
mm	mm	mm	mm	mm	mm	mm	kg/pc	t
M6	20	36	20	38	8	13	0.06	0.08
M8	20	36	20	38	8	13	0.06	0.14
M10	25	45	25	47	10	17	0.1	0.23
M12	30	54	30	55	12	20	0.18	0.34
M14	30	54	30	55	12	20	0.19	0.5
M16	35	63	35	64	14	27	0.29	0.7
M18	35	63	35	64	14	27	0.29	0.7
M20	40	72	40	73	16	30	0.44	1.2
M22	40	72	40	73	16	30	0.44	1.2
M24	50	90	50	90	21	35	0.9	1.8
M27	50	90	50	90	21	35	0.88	2.5
M30	60	109	65	114	25	44	1.63	3.6
M33	60	109	65	114	25	44	1.63	4.2
M36	70	126	74	130	27	56	2.5	5.1
M42	80	143	83	152	34	65	4.1	7
M48	90	160	99	160	40	71	6.52	8.6
M56	98	182	109	188	42	85	8.7	11.5
M64	108	200	120	210	50	95	12.5	16
M72	140	255	148	305	62	105	22.2	20
M80	156	295	166	310	68	120	33.7	28
M100	175	320	190	320	74	140	43.7	40

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。

型号 02 / 06

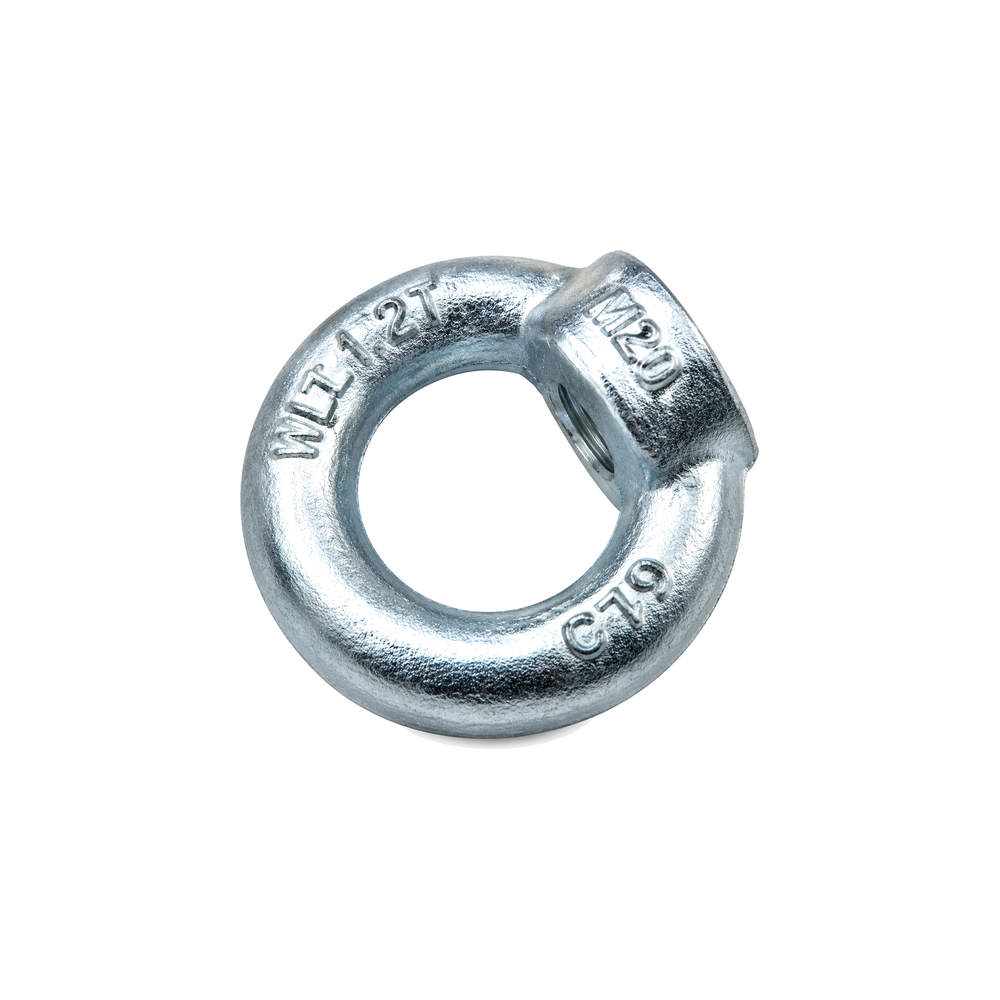

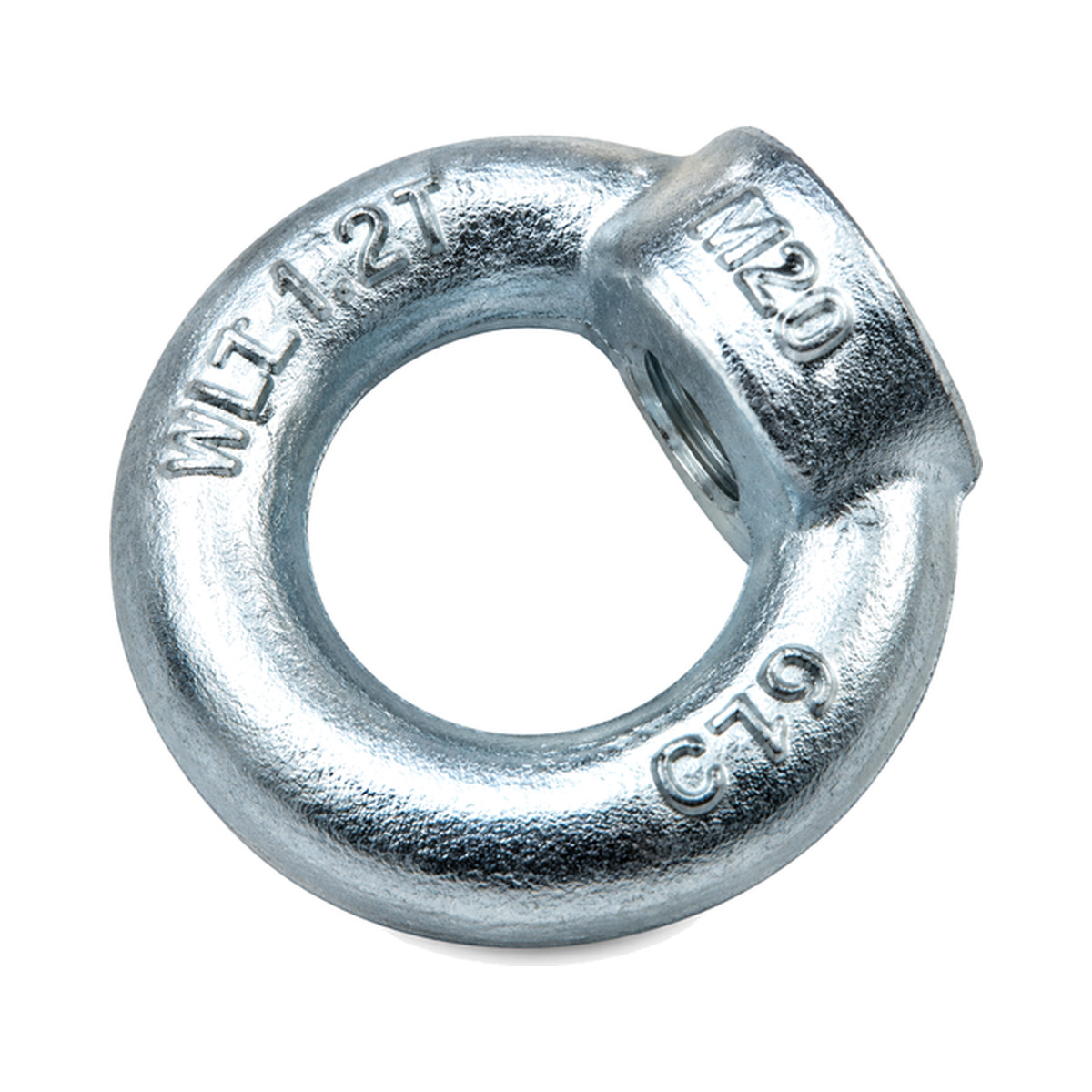

DIN 582 吊环螺母

材质碳钢 Q235B
表面处理电镀锌
规格范围M6 – M56

规格表

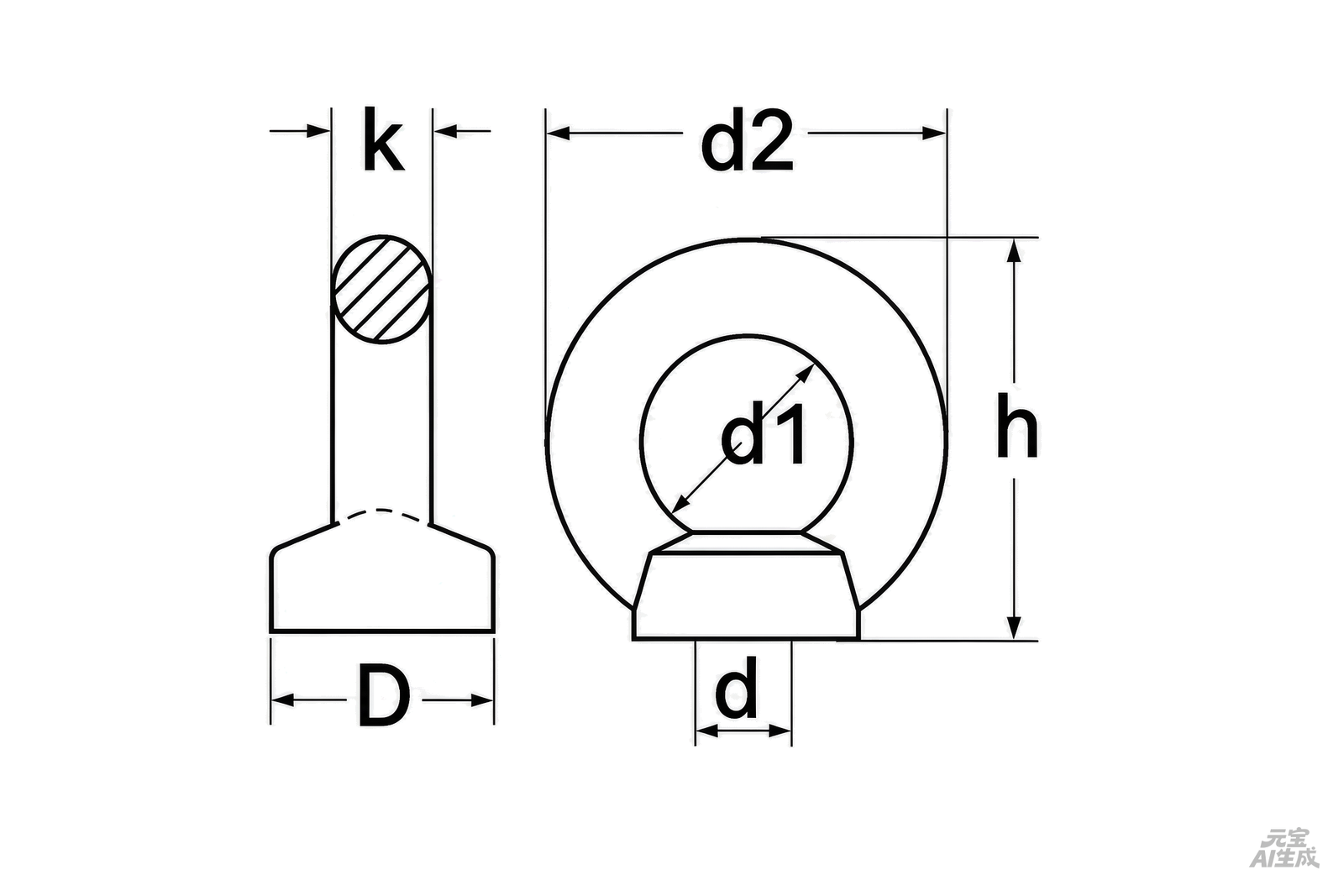

DIN 582 吊环螺母 — 尺寸线图 — 尺寸线图 —— 标注规格表所使用的尺寸代号。

Size	d1	d2	D	h	k	Weight	WLL
mm	mm	mm	mm	mm	mm	kg/pc	t
M6	20	36	20	37	8	0.06	0.08
M8	20	36	20	37	8	0.05	0.14
M10	25	45	25	45	10	0.1	0.23
M12	30	54	30	53	12	0.16	0.34
M14	30	54	30	53	12	0.16	0.5
M16	35	63	35	62	14	0.24	0.7
M18	35	63	35	62	14	0.24	0.93
M20	40	72	40	71	16	0.37	1.2
M22	40	72	40	71	16	0.36	1.5
M24	50	90	50	92	20	0.74	1.8
M27	50	90	50	92	20	0.72	2.5
M30	60	109	65	114	25	1.36	3.2
M33	60	109	65	114	25	1.3	3.2
M36	70	125	75	134	28	2.18	4.6
M42	80	143	85	153	33	3.11	6.3
M48	88	164	100	165	39	5.06	8.6
M56	98	185	110	185	44	6.53	11.5

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。

型号 03 / 06

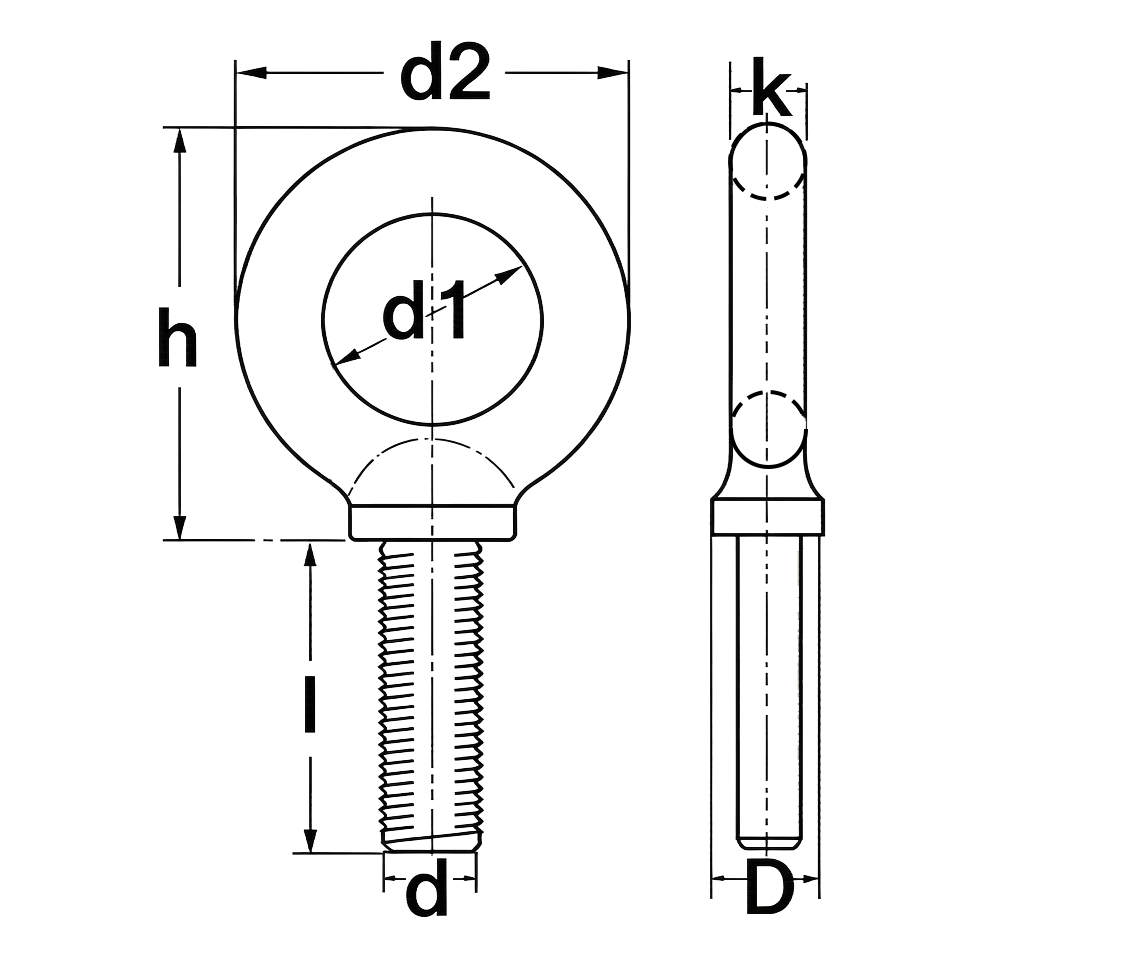

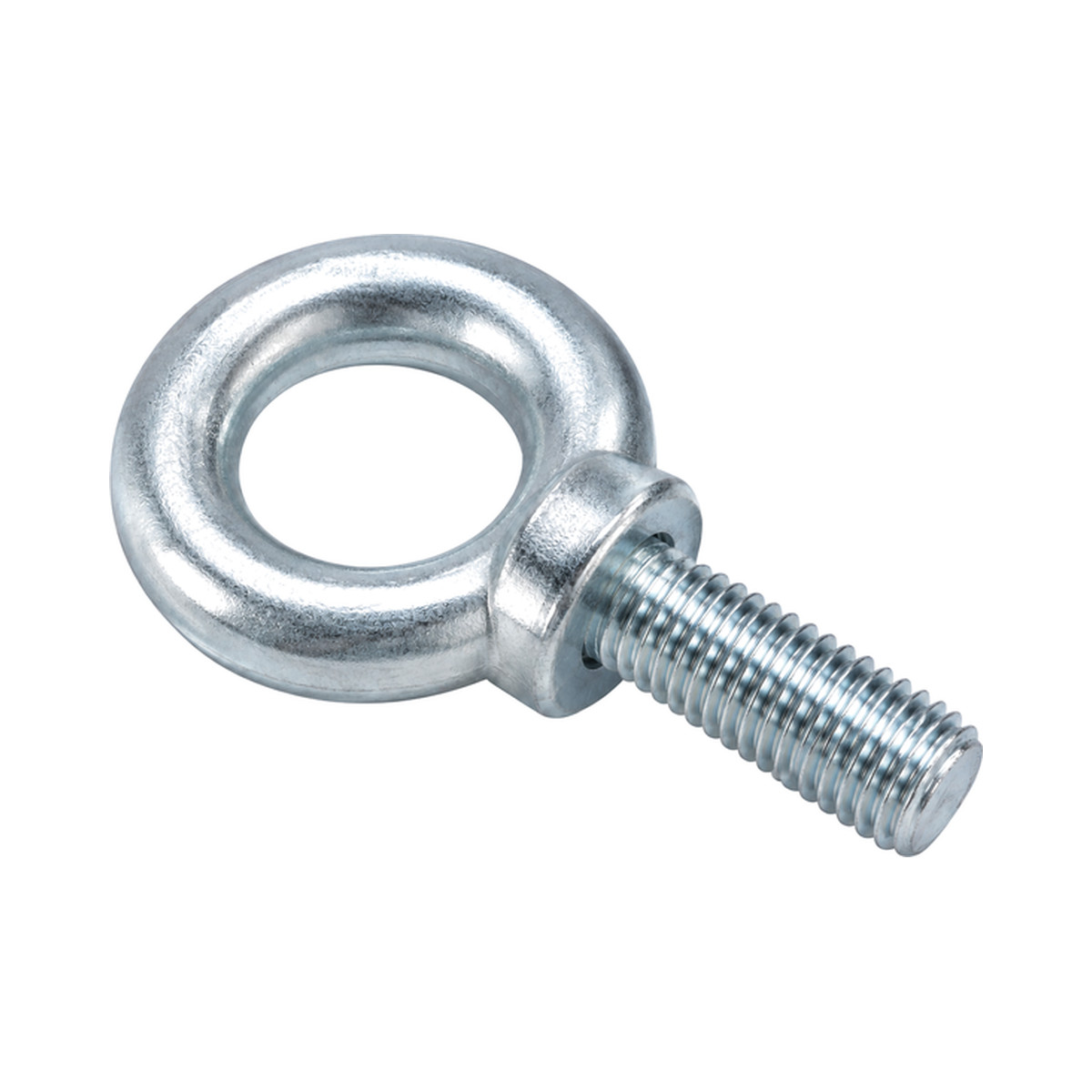

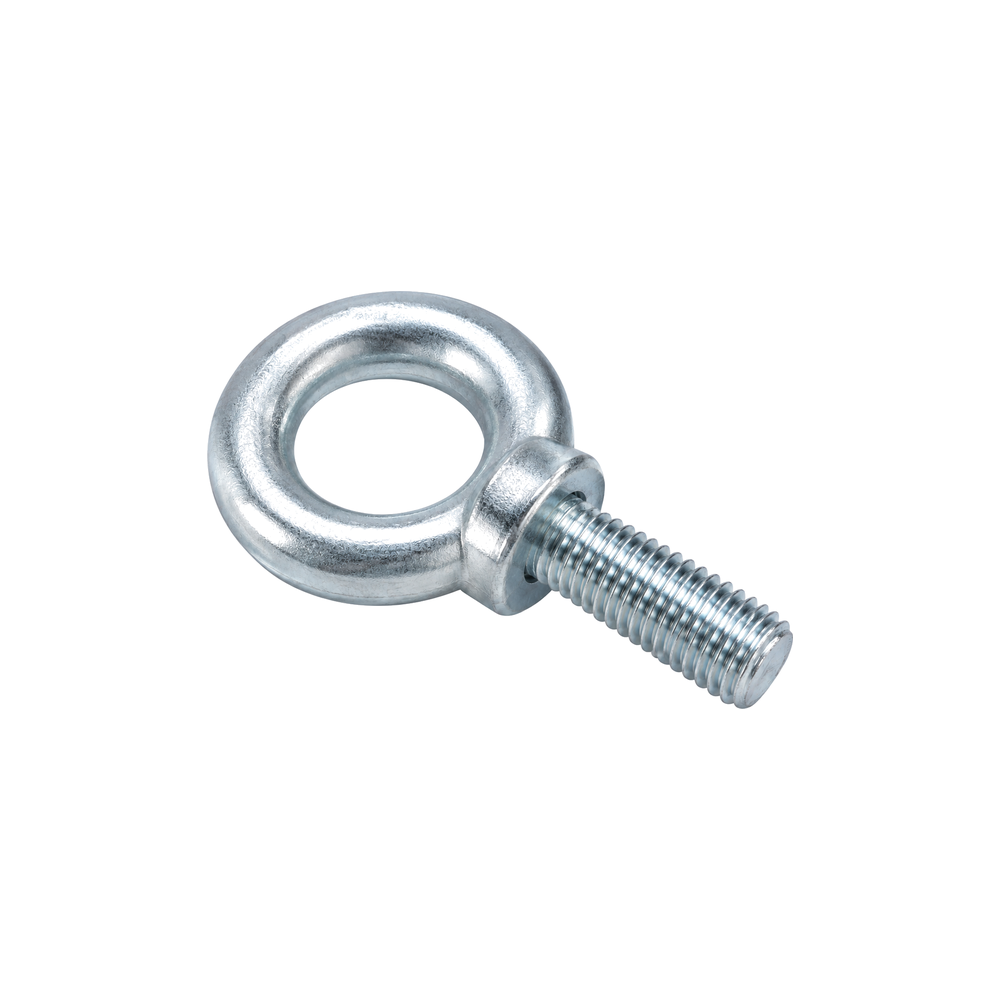

高强度吊环螺栓

材质碳钢 C45E
表面处理热镀锌
规格范围M10 – M24

规格表

Size	d1	d2	D	h	k	l	Weight	WLL
mm	mm	mm	mm	mm	mm	mm	kg/pc	t
M10	25	42	18	45	8	33	0.07	0.64
M12	30	50	24	55	10	38	0.13	0.9
M16	34	61	31	67	13.5	46	0.26	1.6
M20	37	70	35	76	16.5	55	0.44	2.5
M24	51	96	47	105	23	63	1.04	4

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。

型号 04 / 06

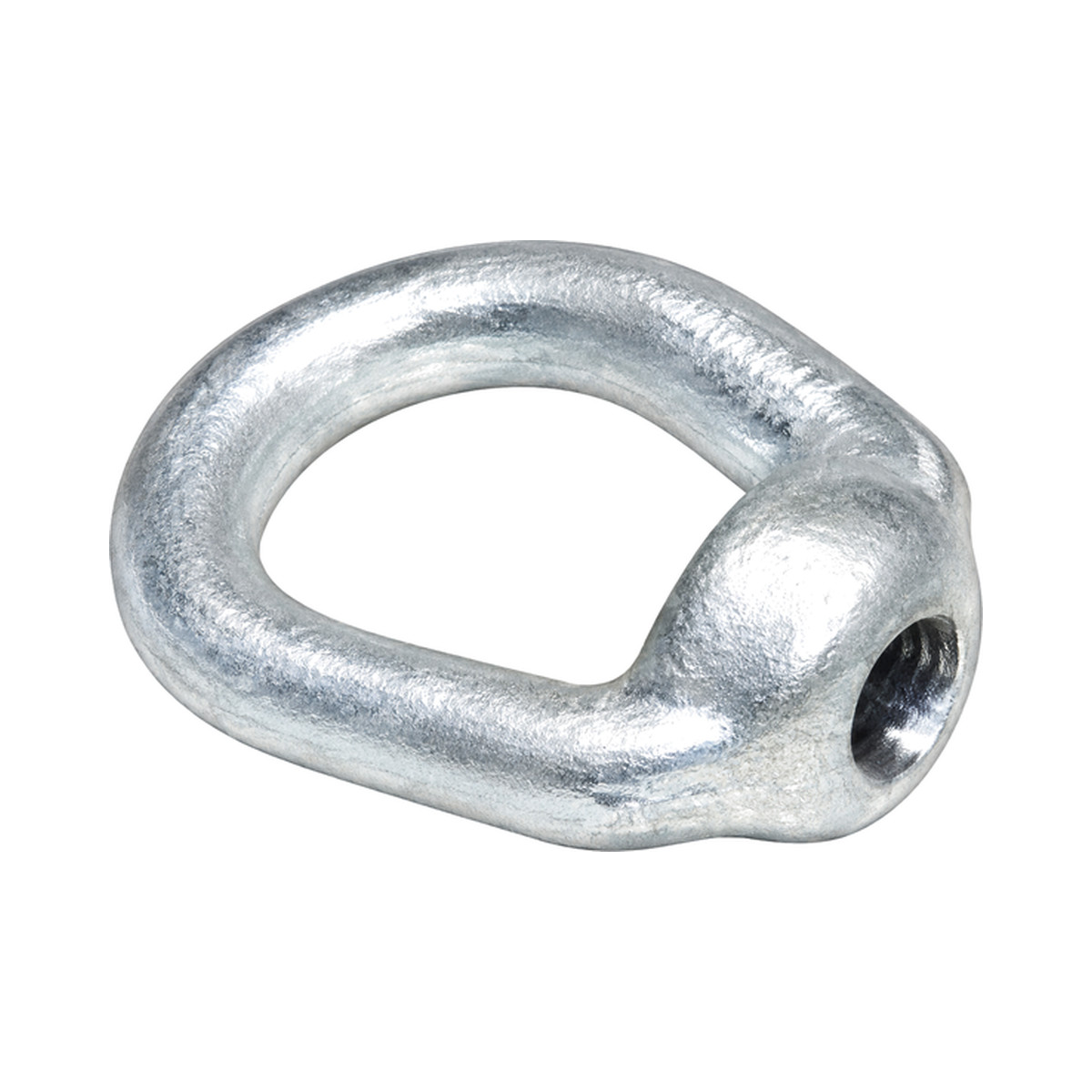

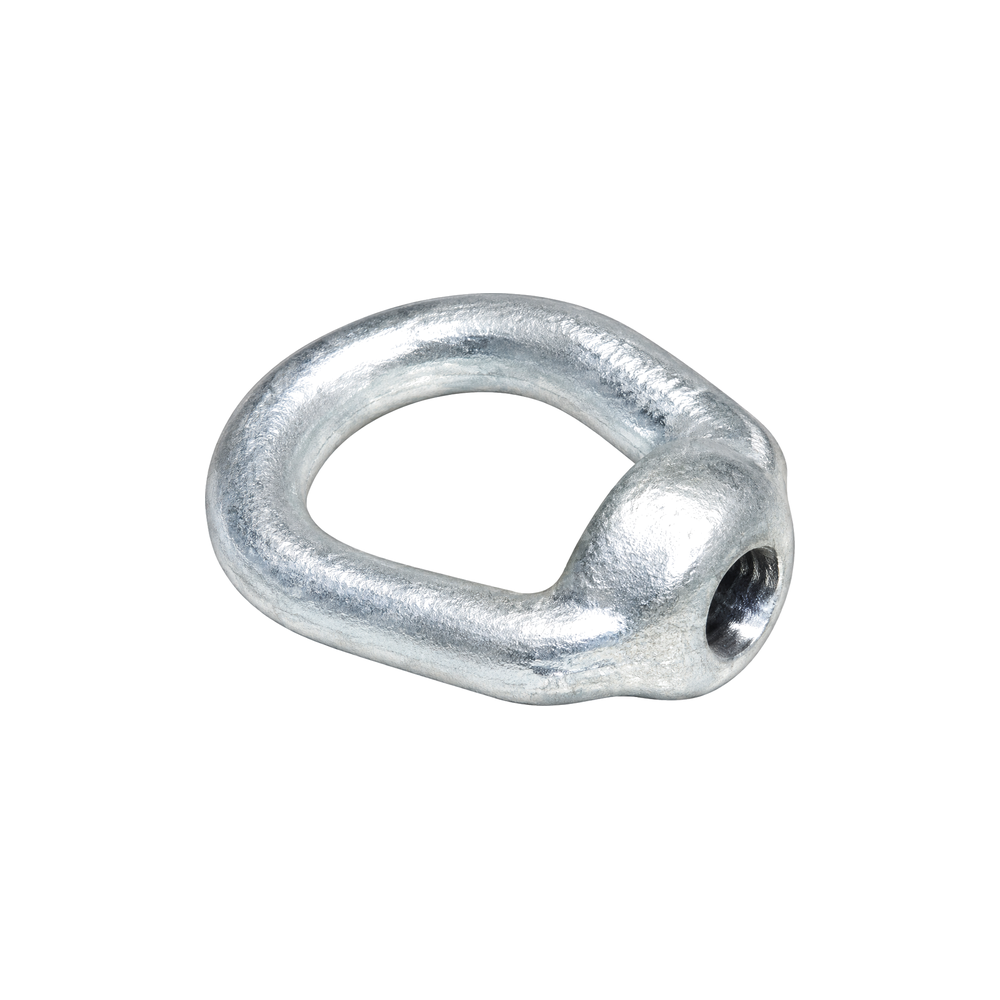

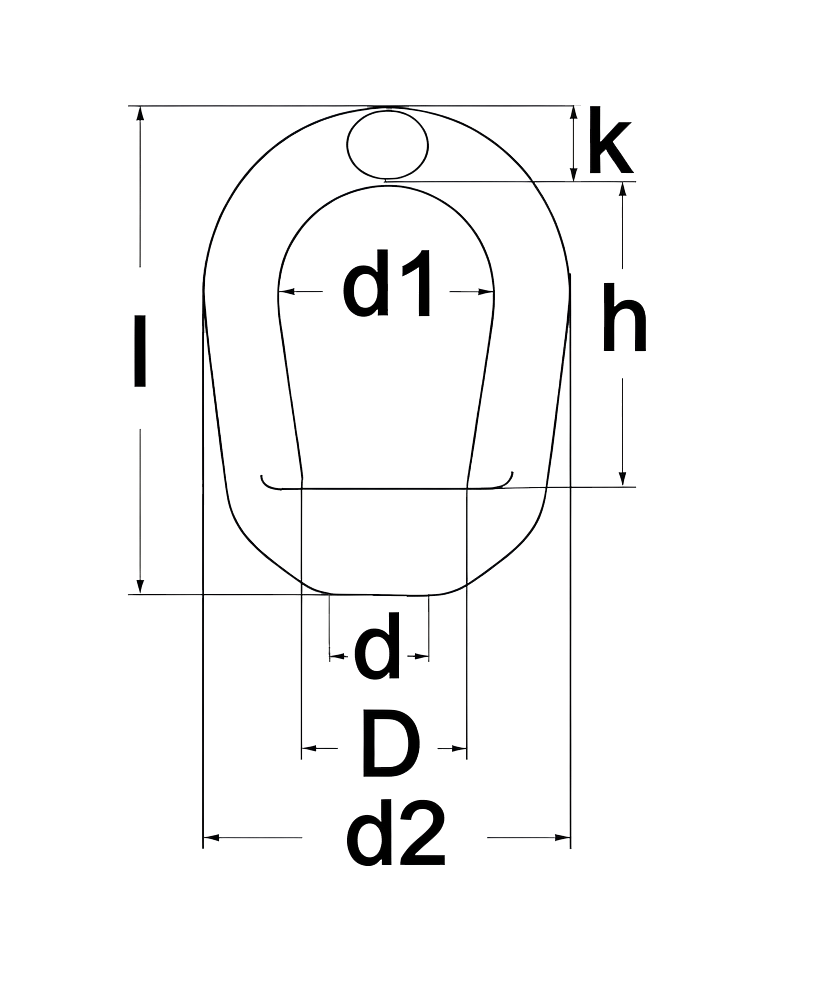

高强度吊环螺母

材质碳钢 C45E
表面处理热镀锌
规格范围M8 – M24

规格表

Size	d1	d2	D	h	k	l	Weight	WLL
mm	mm	mm	mm	mm	mm	mm	kg/pc	t
M8	18	32	17	25	7	43	0.04	0.25
M10	24	41	19	31	8	53	0.06	0.56
M12	31	52	25	38	10	65	0.13	0.9
M16	36	63	31	50	13.5	82	0.25	1.6
M20	42	76	35	60	17	100	0.45	2.3
M24	57	95	40	78	22	127	1	4

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。

型号 05 / 06

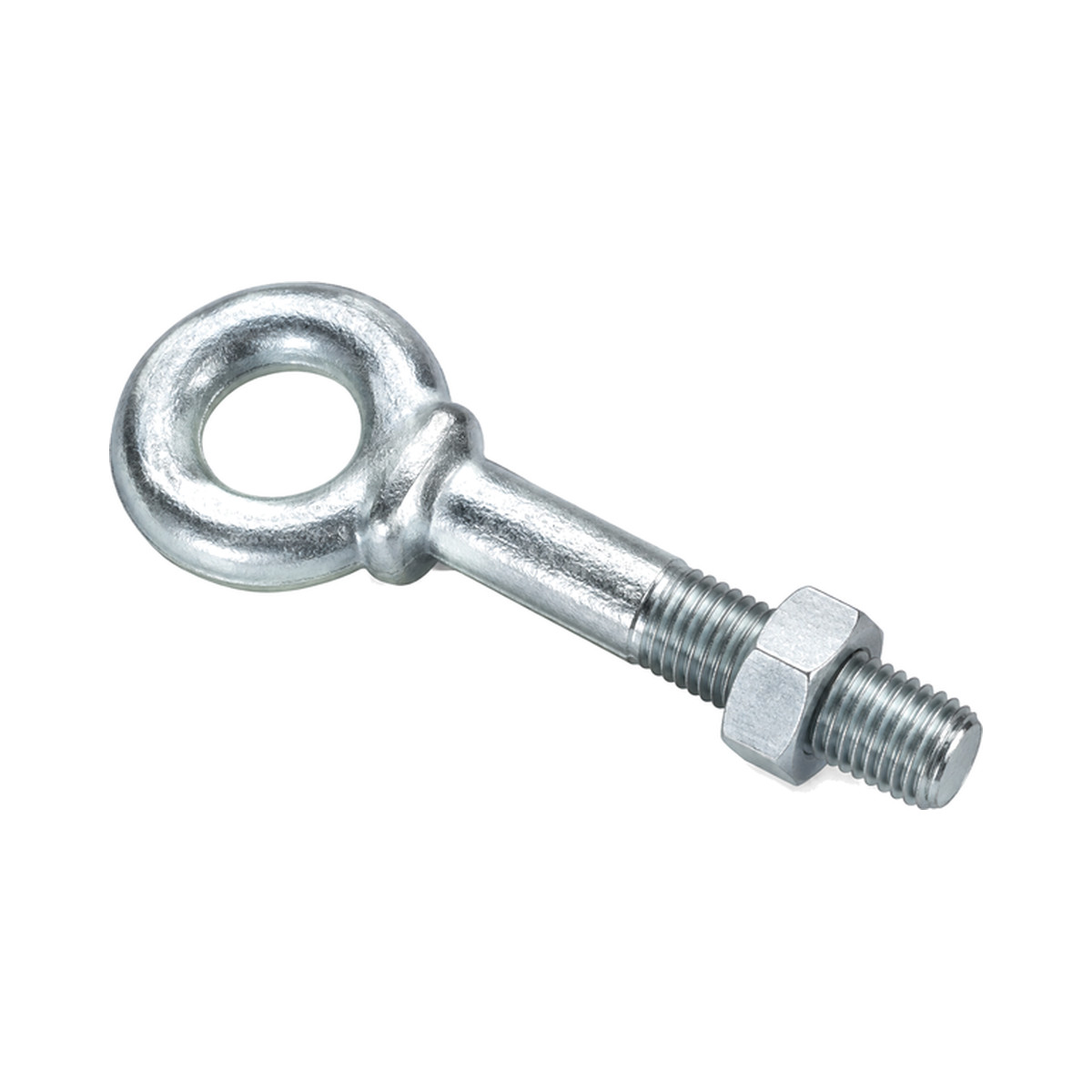

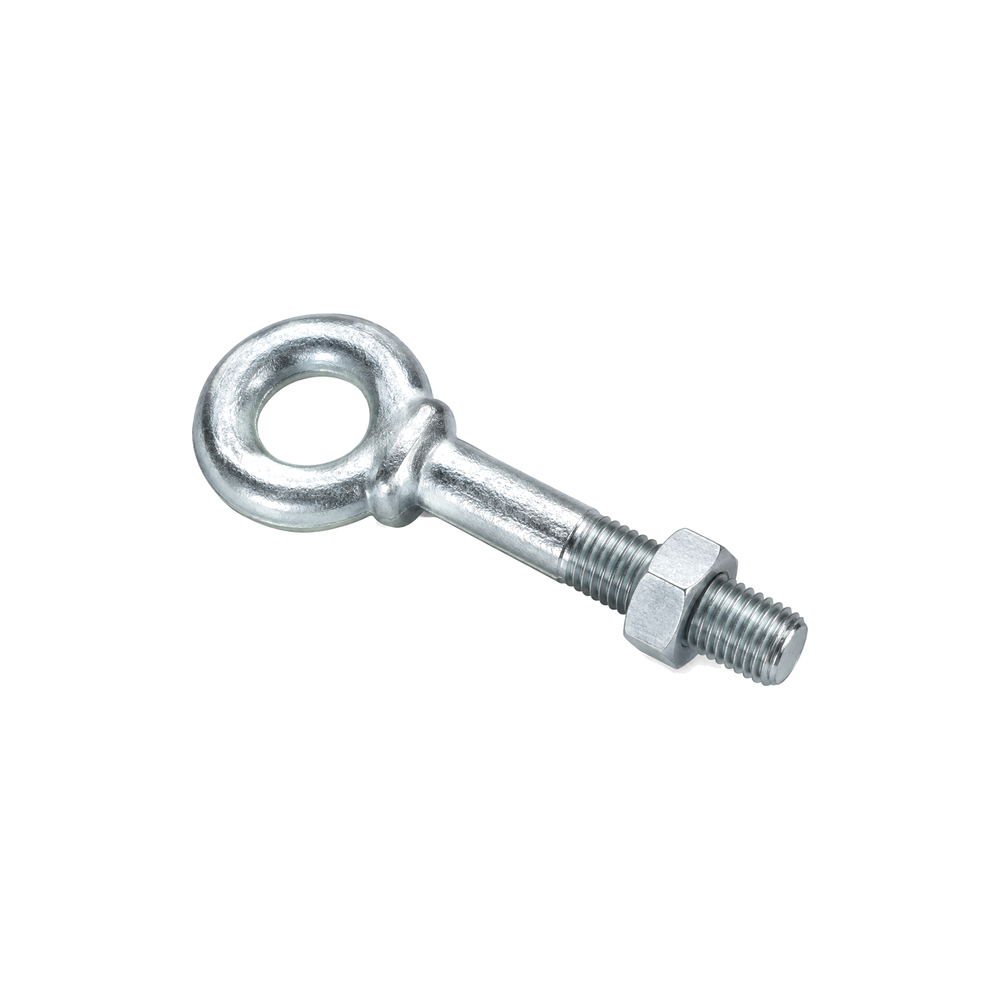

高强度带肩吊环螺栓

材质碳钢 C45E
表面处理热镀锌
规格范围M8x60mm – M24x150mm

规格表

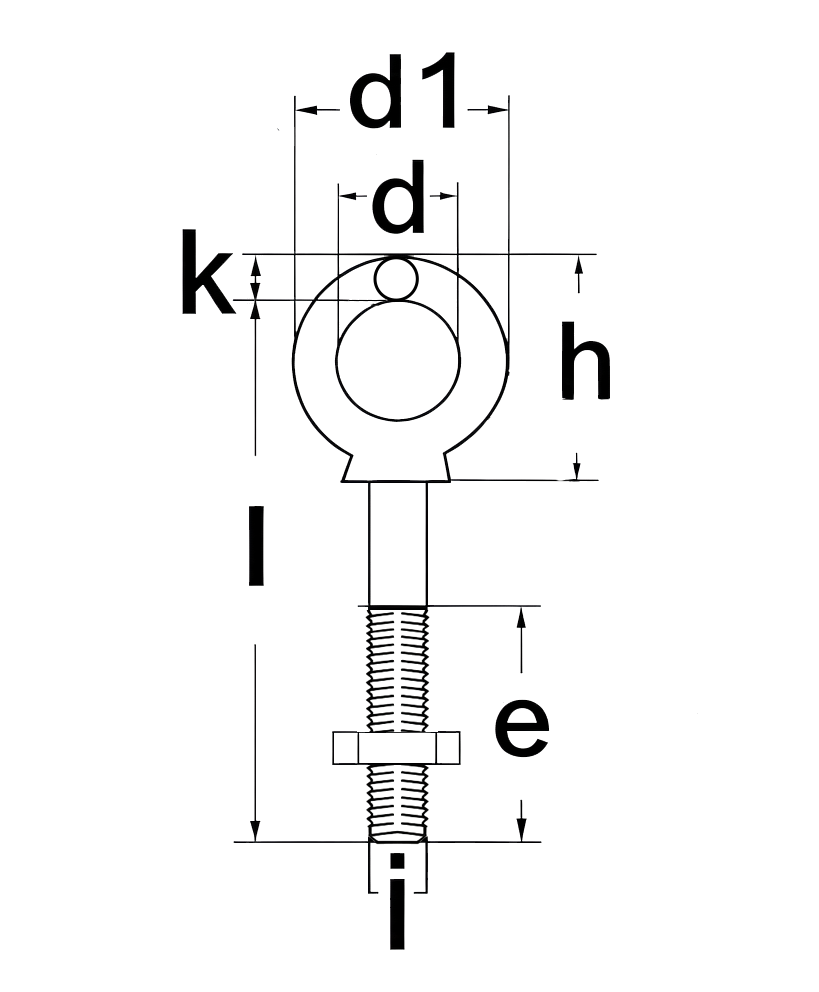

高强度带肩吊环螺栓 — 尺寸线图 — 尺寸线图 —— 标注规格表所使用的尺寸代号。

Size	Thread i	d1	d	e	h	k	l	Weight	WLL
mm	mm	mm	mm	mm	mm	mm	mm	kg/pc	t
M8x60mm	M8	29	15	39	34	7	140	0.07	0.4
M10x65mm	M10	36	18	39	40	9	102	0.09	0.64
M12x85mm	M12	46	25	45	50	10	130	0.17	0.9
M16x100mm	M16	58	32	52	65	13	163	0.35	1.6
M20x115mm	M20	69	38	52	77	16	198	0.64	2.5
M24x150mm	M24	94	50	78	102	21	260	1.41	4

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。

型号 06 / 06

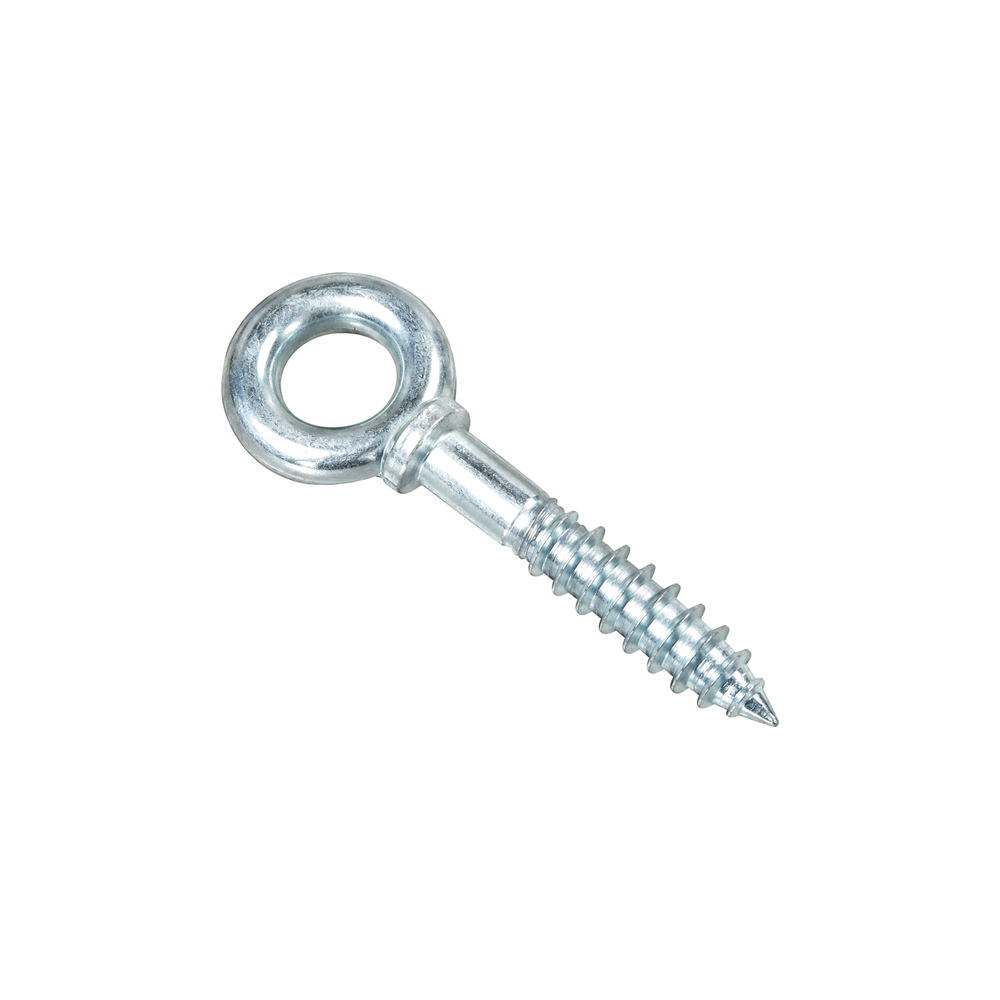

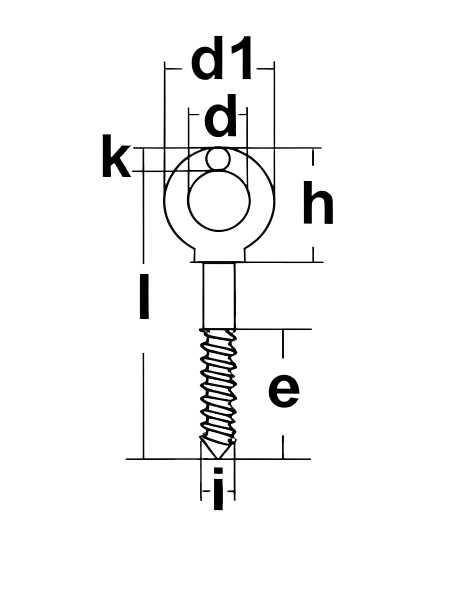

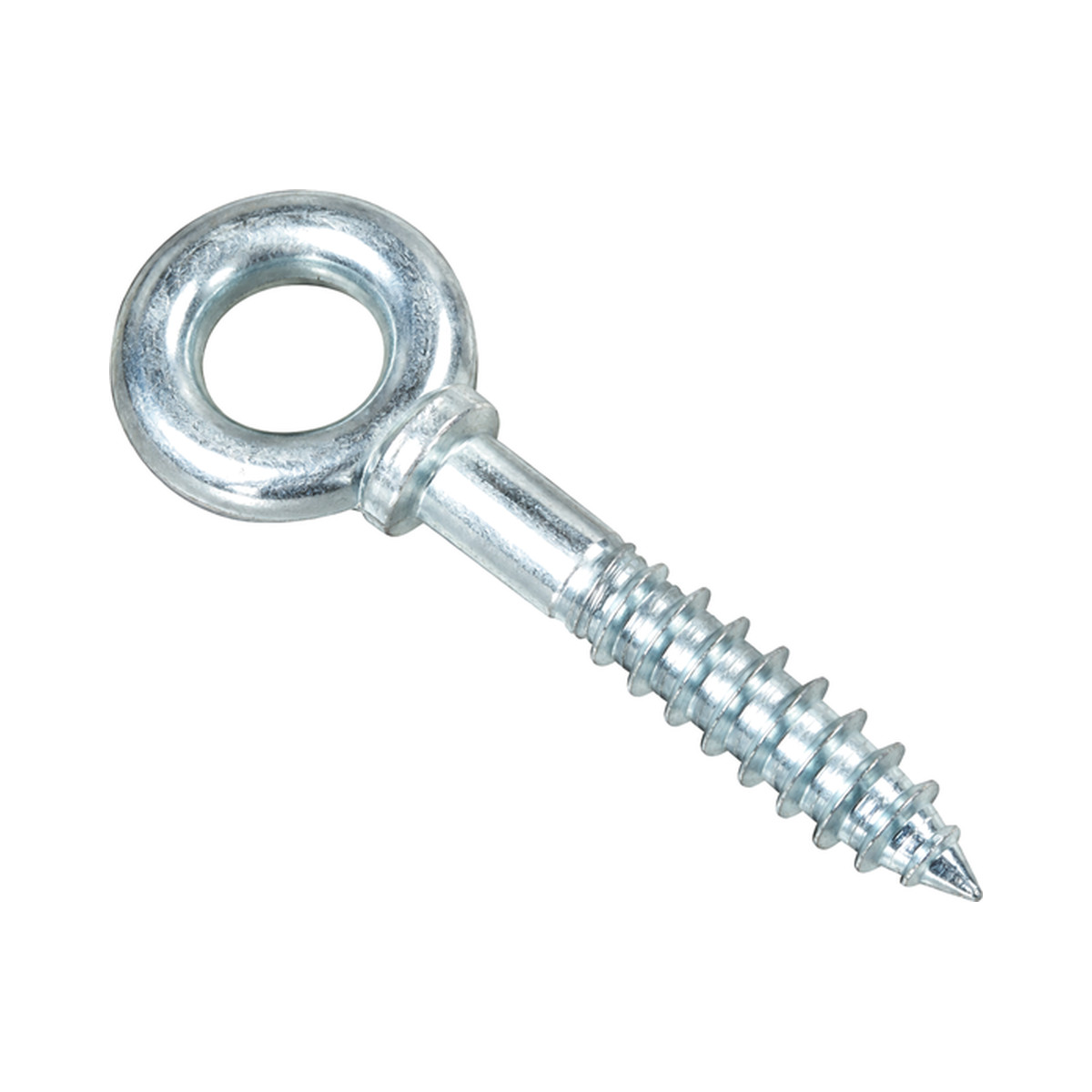

木螺纹羊眼螺栓

材质碳钢 C45E
表面处理热镀锌
规格范围55mm – 100mm

规格表

Size	i	d1	d	e	h	k	l	Weight	WLL
mm	mm	mm	mm	mm	mm	mm	mm	kg/pc	t
55mm	6.5	26	13	40	29	6	84	0.03	0.16
60mm	8.5	30	16	47	34	7	94	0.05	0.4
70mm	10	36	18	49	38	9	107	0.07	0.64
85mm	13	46	26	57	52	10	132	0.16	0.9
100mm	16	57	31	76	64	13	165	0.32	1.6

数值为图册公称值。除尺寸列标注英寸外，单位均为 mm。下单前请确认实际规格、材质与额定值。
